2024/01/11
案例研究/分享
Socket SB21512 Fail Issue
品捷協助客戶找出Socket Fail的真因
NPI工程時有3ea socket 有SB21512 Fail找不出真因。品捷協助發現客戶的socket有沾錫,重新清潔後上機手測依然發生異常,交叉驗證其他顆Corr IC 手測pass。經確認此易造成異常之Corr IC, 其測試讀值相較於pass的Corr IC更高。
問題描述
✔ 事件:Socket Fail SB21512
✔ 測試環境溫度:60
✔ Handler : HT-9046LS
✔ 測試機:HP93K-PS
✔ 目標:確認Socket 外觀 / 3EA Socket Fail SB21512 確認。
問題確認

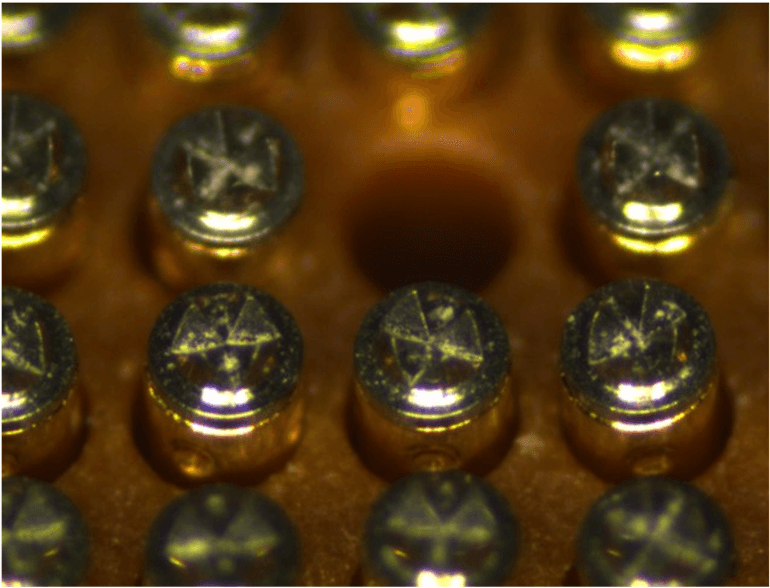

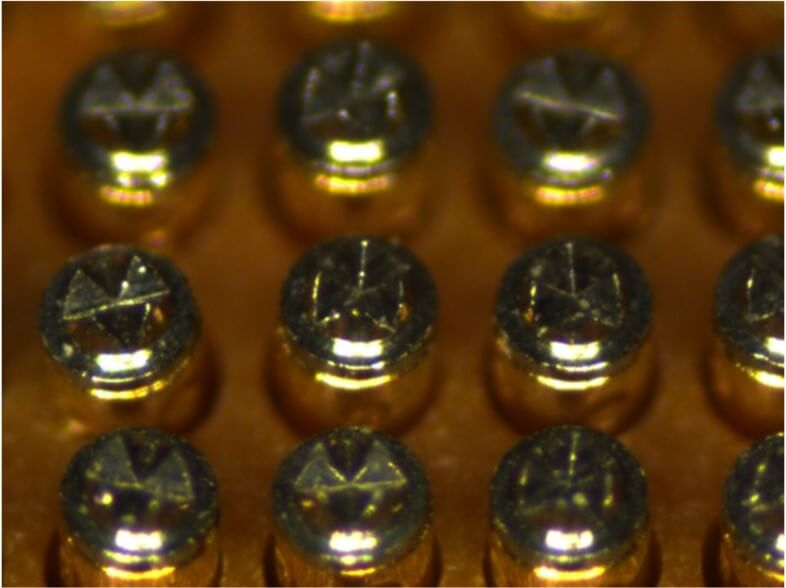

目標(一):確認Socket 外觀

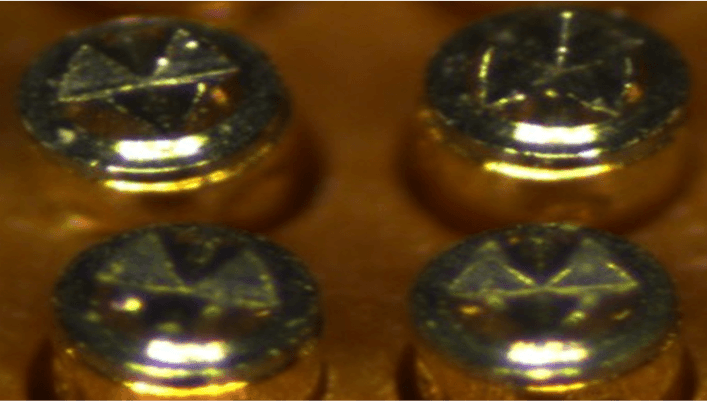

SK19951

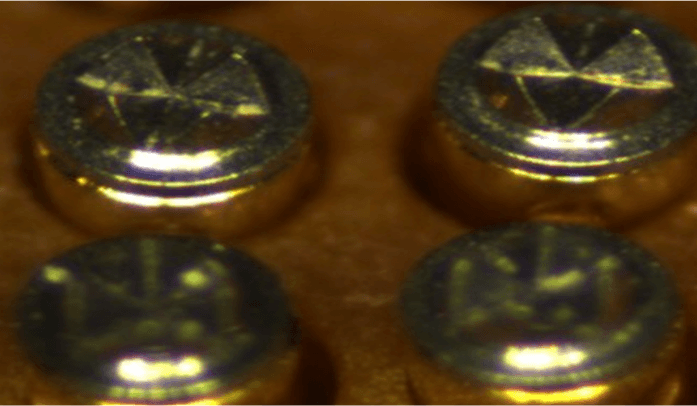

SK19952

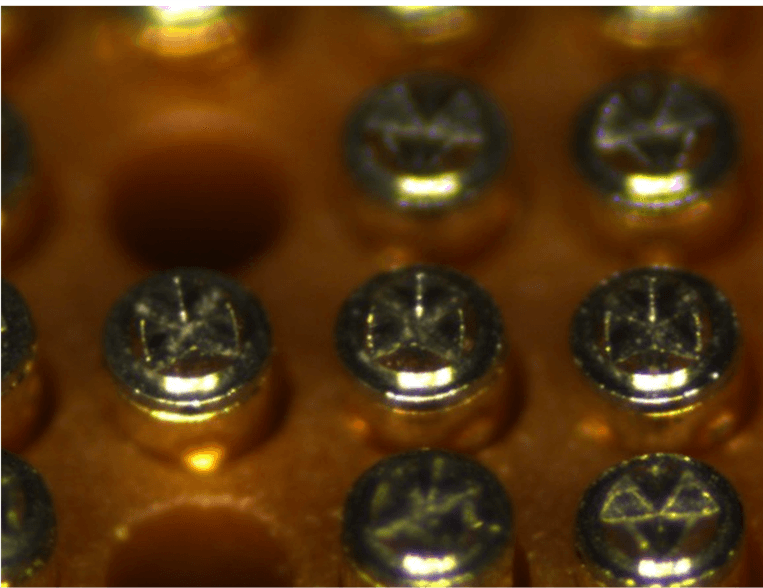

SK19956
目標(二):3EA Socket Fail SB21512 確認

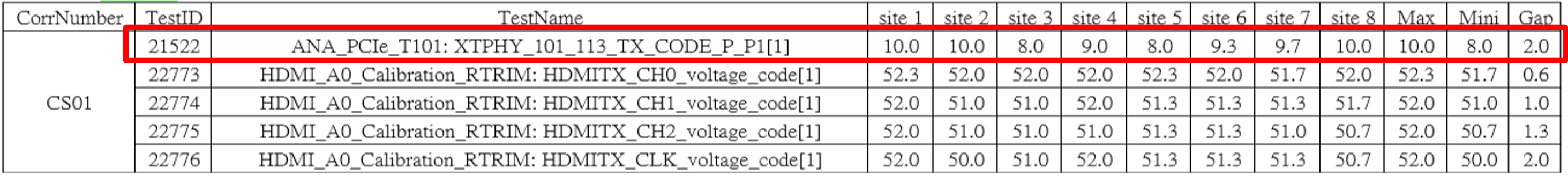

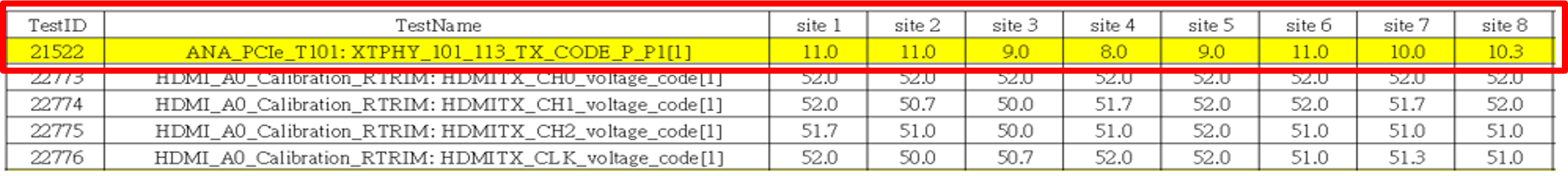

針對Fail SB21512 Item 讀值Fail
驗收條件: Site -1 至 Site 8 Max - Mini Gap 需小於 2 = Pass

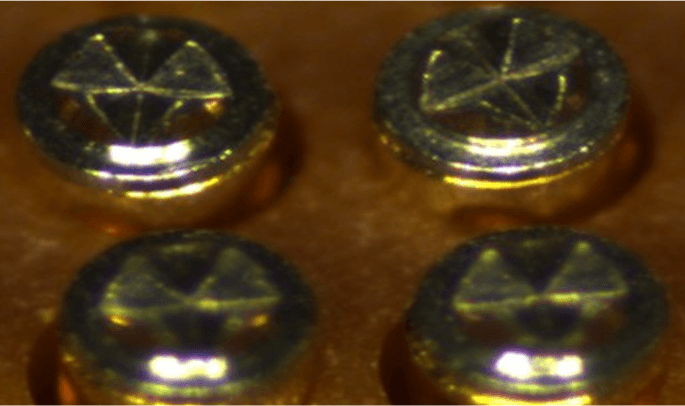

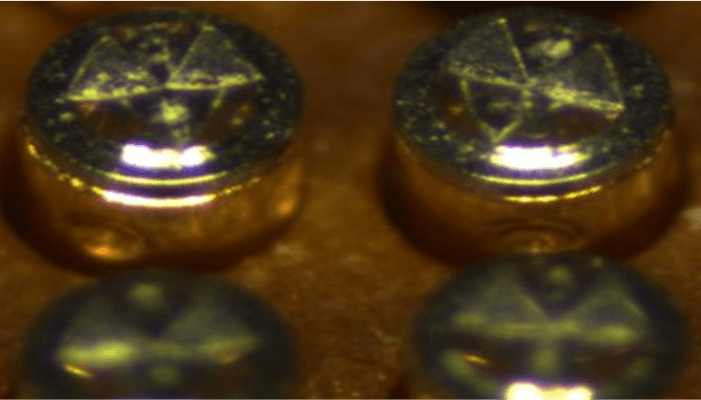

結論:Socket 清潔前有沾錫現象
項目(Socket編號)
|
SK19951
|
SK19952
|
SK19956
|
---|---|---|---|

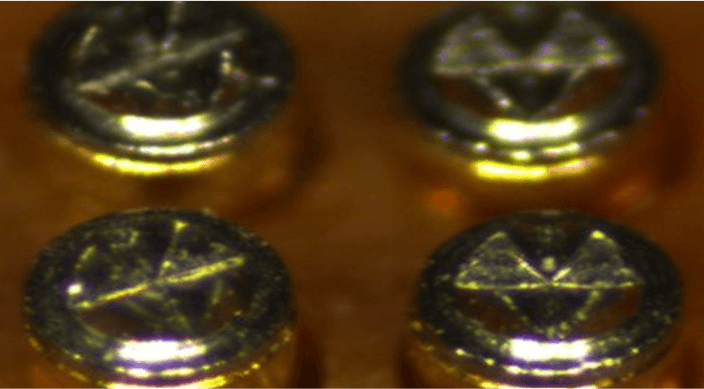

Before
|
|
|
|

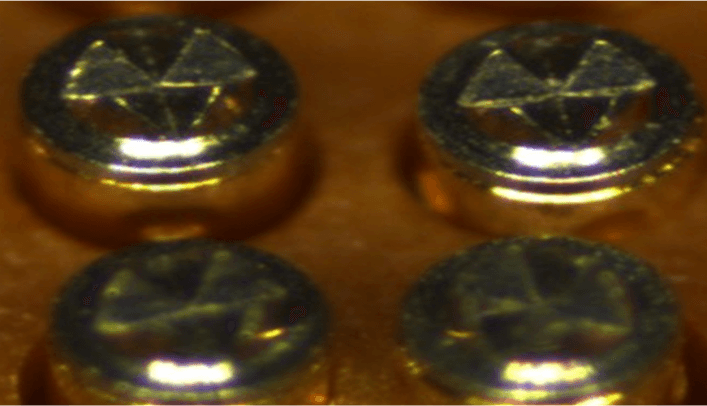

After
|
|
|
|
建議:固定頻率下機清潔,清潔探針沾錫問題,確認探針保持良好狀態測試 |
驗證一:Socket Fail 確認
Cover test 驗證條件:By Socket NO: SK19952 驗證 / 選用同顆Cover
Contact test 驗證條件:By Socket NO: SK19316 驗證 / 選用同顆Corr Sample (NO:01)
結論:確認SB21522並非By Socket Issue,與 Corr Sample NO:01 讀值相關。
建議:重新確認Corr Sample 讀值是否異常。

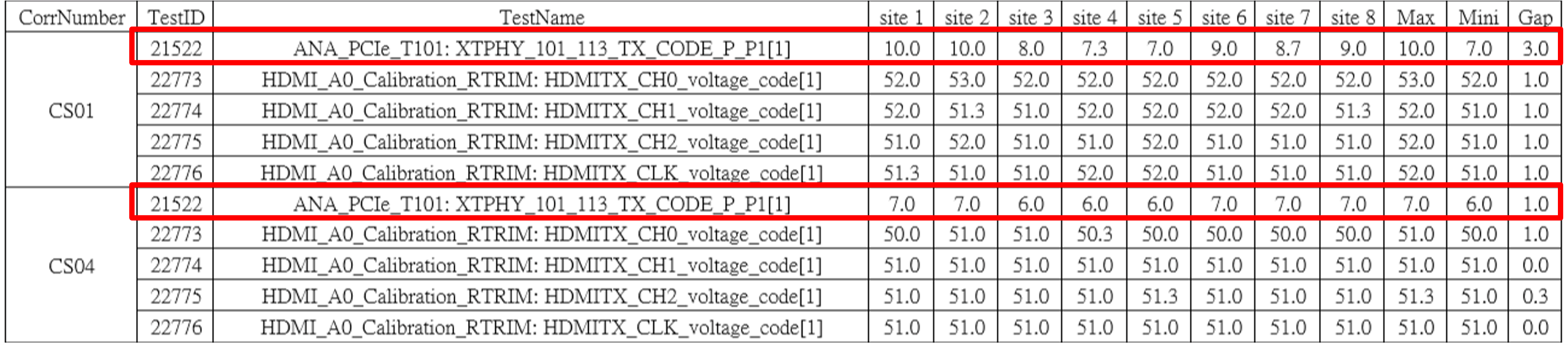

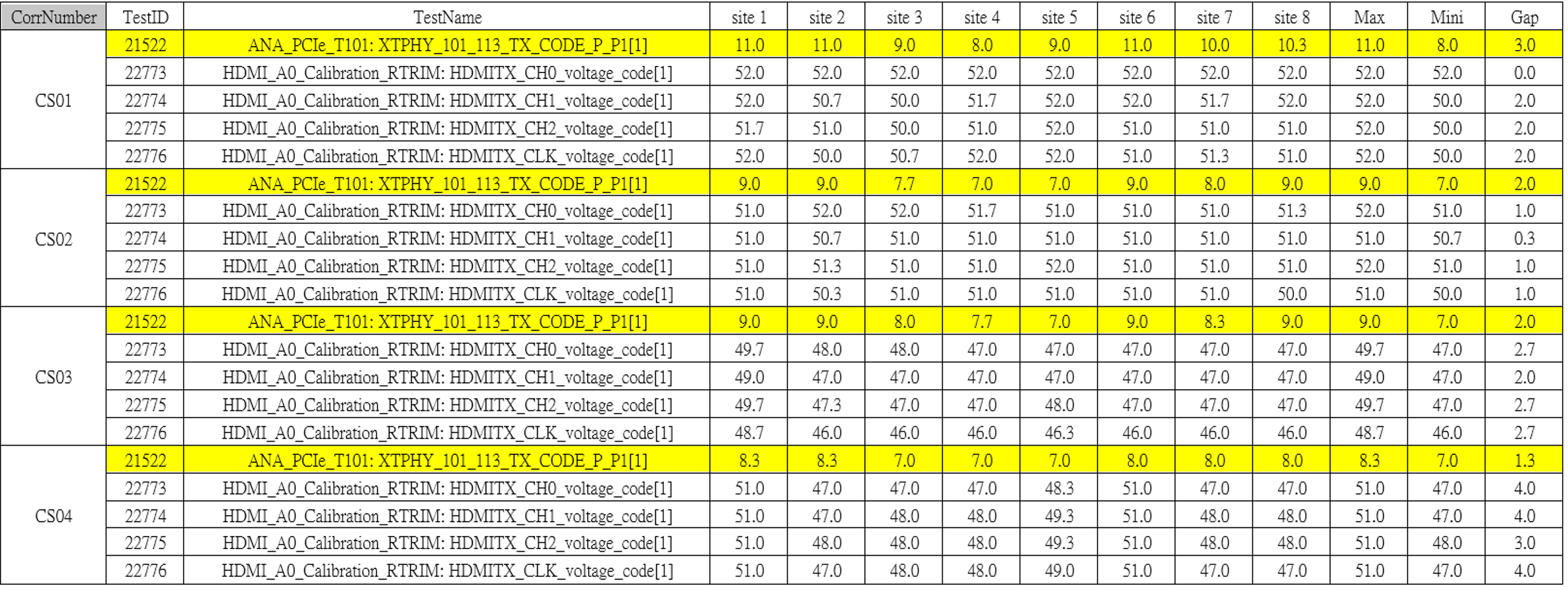

驗證二:Corr Sample 驗證
結論:驗證Corr Sample NO:01 讀值異常,與其Corr Sample 讀值比較確認較高。
建議:重取Corr Sample。
