2024/01/11
案例研究/分享
SB5XXX LDO 項 Item 測試 Fail
品捷協助客戶判斷 LDO 項 Fail 原因
客戶回饋容易有 LDO 項 Fail,經手測確認會穩定 pass,無 LDO 項 fail。品捷與客戶對齊後,使用 contact mool 易產生 LDO 項問題,確認後發現原因為客戶之 clamp force 不夠,造成 contact 不佳。
問題描述
✔ 事件:易 SB5XXX LDO 項 Item 測試 Fail
✔ 目標:解決測試異常。
問題確認

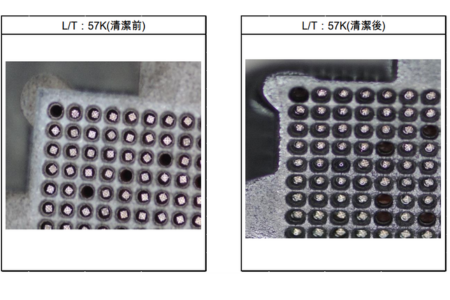

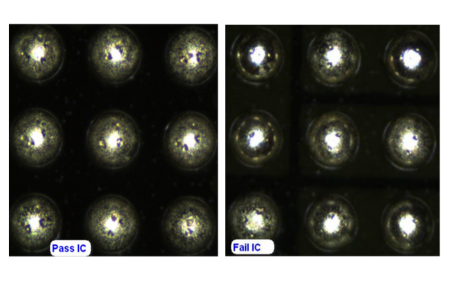

✔ Pin Mark Check → PASS
✔ FDR Check → PASS

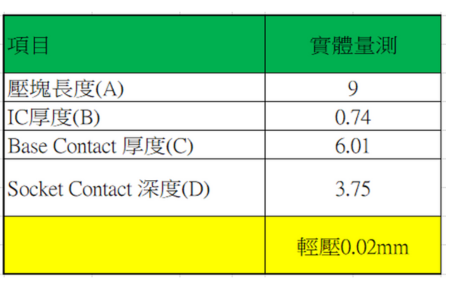

✔ 配件組合公差Check → PASS
現場驗證Cover test / Contact test :
✔ Cover Test Loop 20次 → PASS
✔ Contact Test → Fail

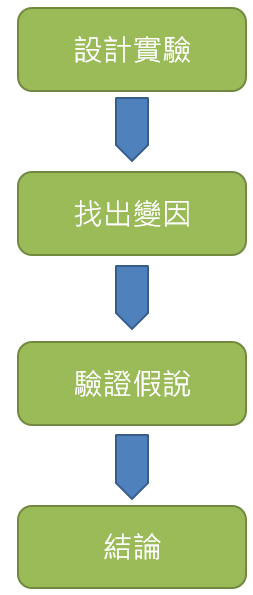

設計實驗並驗證執行
目的:驗證回饋式Clamp 內彈簧 與Socket Force不符驗證, 並改善Contact Test 穩定Pass。
方法:將原先3.52Kg 彈簧更換至4Kg驗證Contact。
實驗條件:
1. By Corr Sample 使用同 Site 實驗
2. Arm 1 Clamp 使用3.52KG
3. Arm 2 Clamp 使用4KG

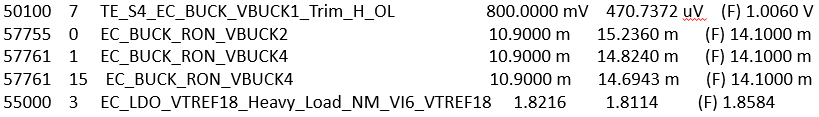

✔ For Arm 1 使用原先3.52KG 彈簧 :
✔ For Arm 2 裝取4KG 彈簧驗證 Loop 20次穩定Pass :
結論:確認更換4KG彈簧Contact test 可穩定Pass。
