2024/01/11
案例研究/分享
Clean Pad Drop Error 異常
品捷協助客戶判斷異常原因
客戶回饋clean pad 於NEST內破真空後不會掉落,經品捷確認後發現 NEST 內為倒圓角,而clean pad 外型為直角,故造成干涉。
問題描述
✔ 異常問題:解決Clean pad下壓清潔時,卡在Clamp內無法落下之問題
✔ 封裝別:BGA
✔ 目標:解決異常問題
問題確認
Clean Pad | Clamp | |
---|---|---|
實體 |

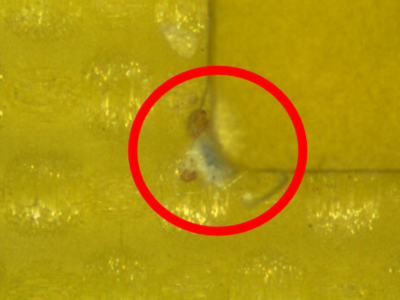

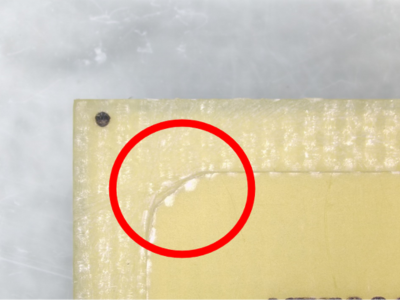

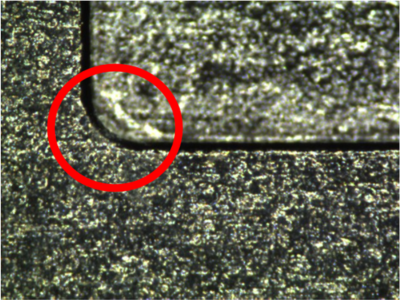

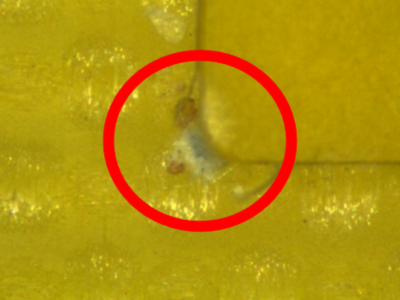

※ Clean Pad原為直角設計,因與Clamp R角干涉,目前已出現磨耗情形。 |
|
實際尺寸 | 15.57 x 15.57mm | 15.71 x 15.72mm |
結論 | Clean Pad Lid為直角;Clamp Lid處為R角,彼此不相符,故導致下壓清潔時Clean Pad卡在Clamp內無法落下。建議修改Clean Pad Lid設計,改善目前異常問題。 |
驗證執行
修改前 | 修改後 | |
---|---|---|
實體 |
|
|

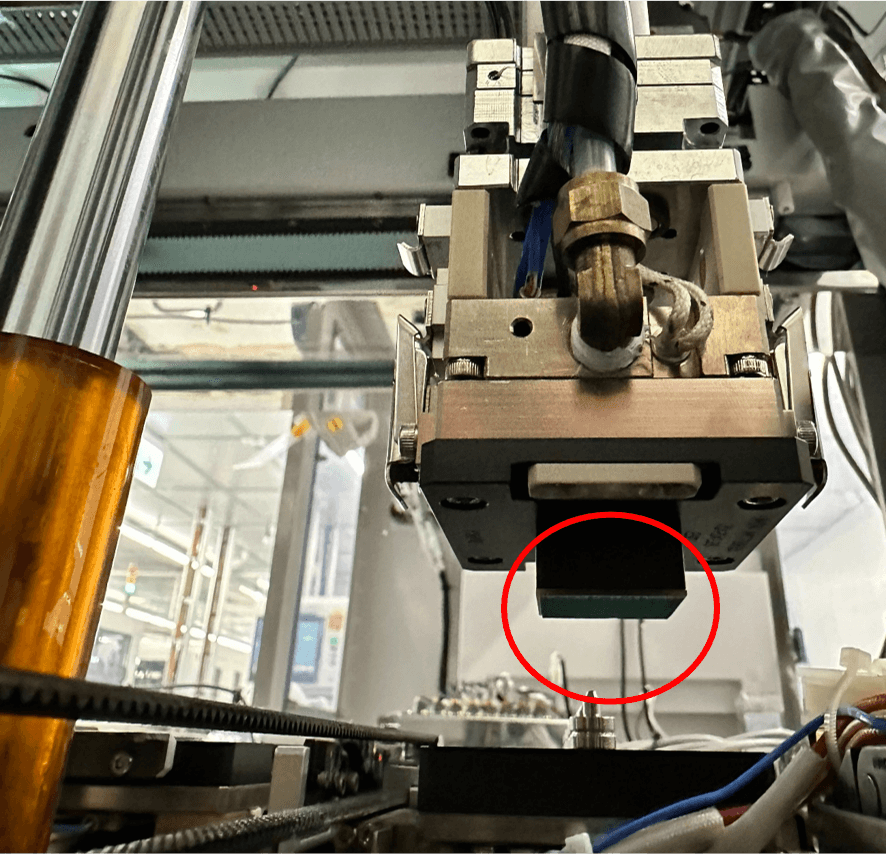

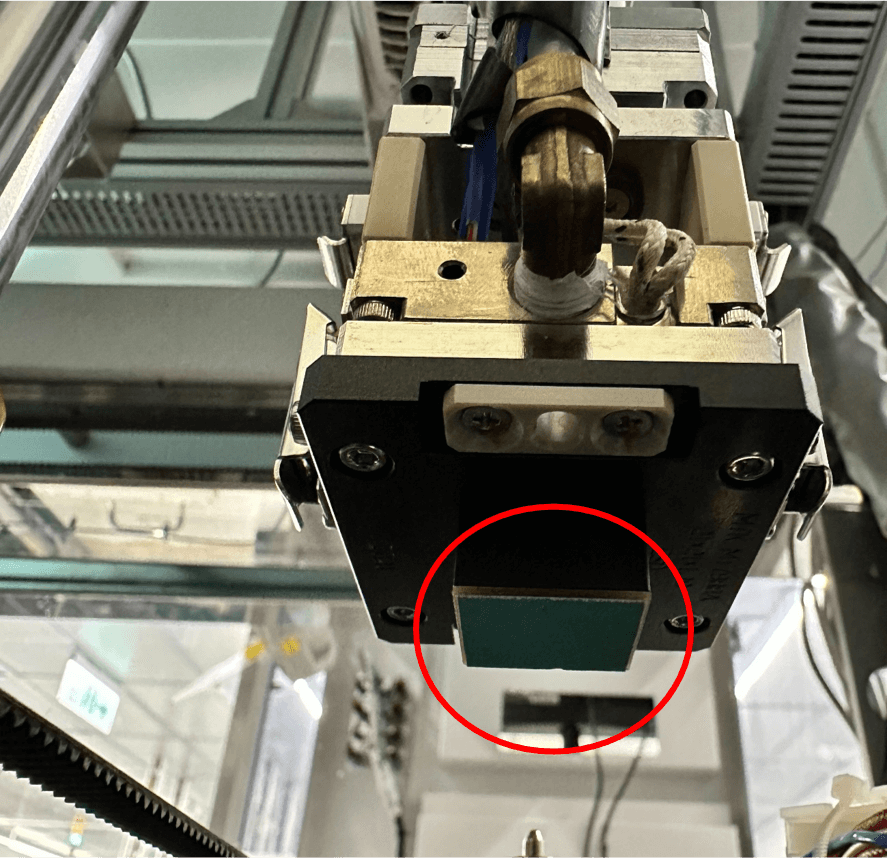

驗證結論 | 修改前,發生下壓清潔時Clean Pad卡在Clamp內無法落下。 | 修改後,Clean Pad Lid改為圓角,經驗證修改後樣品皆可正常使用。 |
結論:
修改前,發生下壓清潔時 Clean Pad 卡在 Clamp 內無法落下
修改後,Clean Pad Lid改為圓角,經驗證修改後樣品皆可正常使用
