2024/01/11
案例研究/分享
產品 ICI Fail & Pin low life time
協助客戶找出測試良率不佳的原因
針尖雖無鈍化,但透過X-ray、FDR相關儀器分析,發現針尾鍍金層脫落,容易造成ICI Fail。
問題描述
解決 User pin 針異常問題

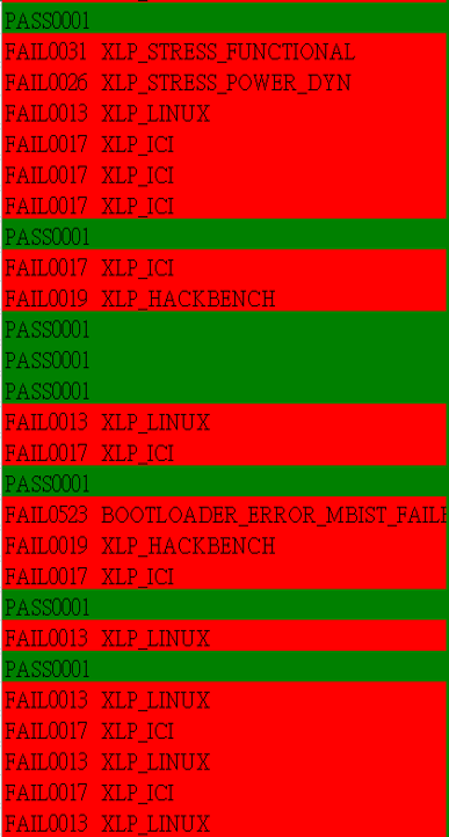

User擷取某段測試結果:ICI Fail 共發生八次;LINUX fail 共發生五次。
測試結果
問題確認
- 針尾鍍金層疑似外力造成脫落
- Pin 彈簧雖在正常值,但有慢慢衰退之現象
- 針頭疑似因高電流高溫造成變色
- 機台壓塊無回朔,有 contact 不佳疑慮
- Contact 行程計算後過壓0.38mm (拿實際物品量測)
- SLT socket拿至FT 手測驗證pass

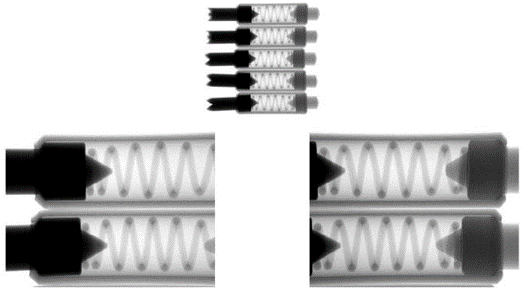

Pogo pin 分析

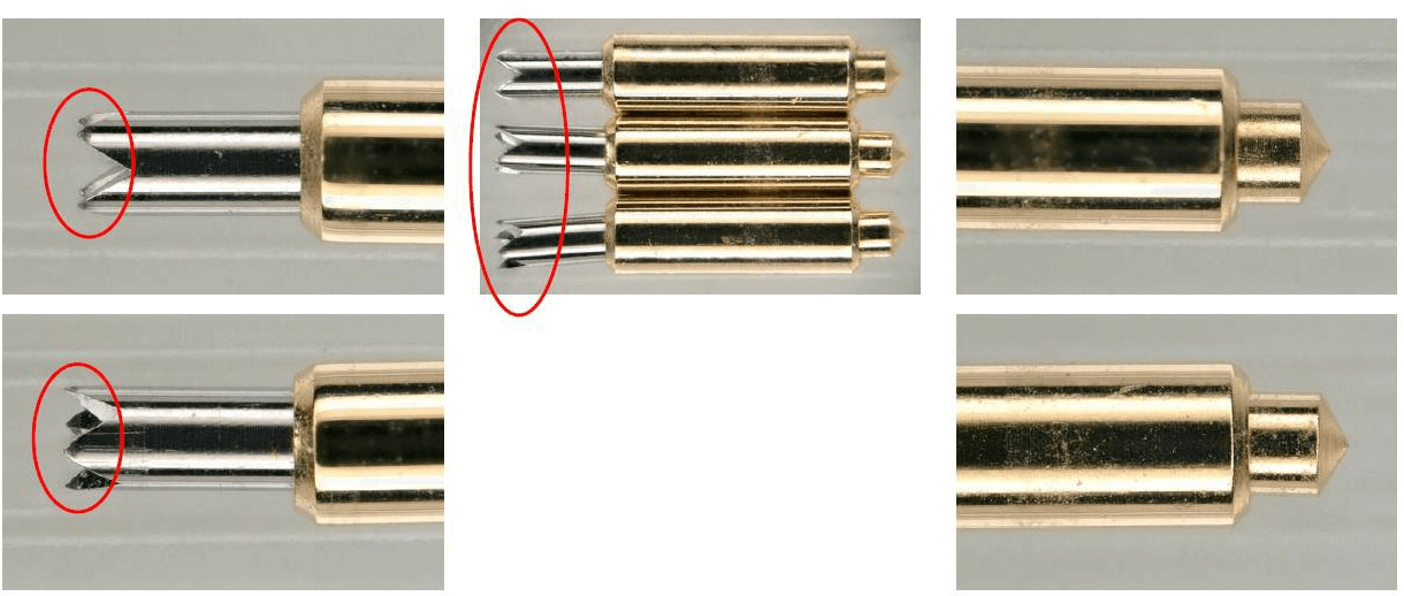

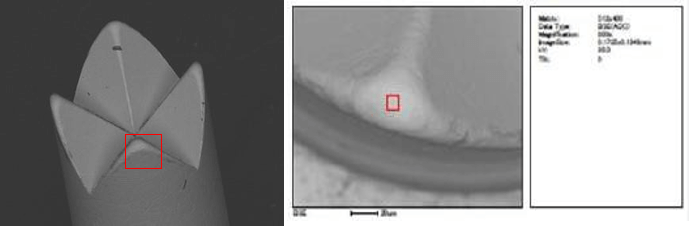

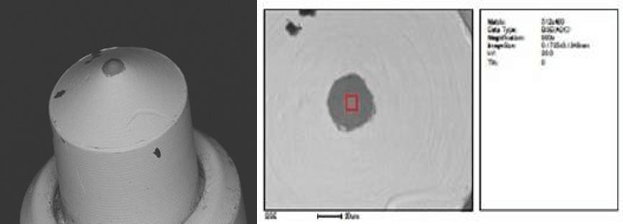

1. 針尾鍍金層疑似外力造成脫落

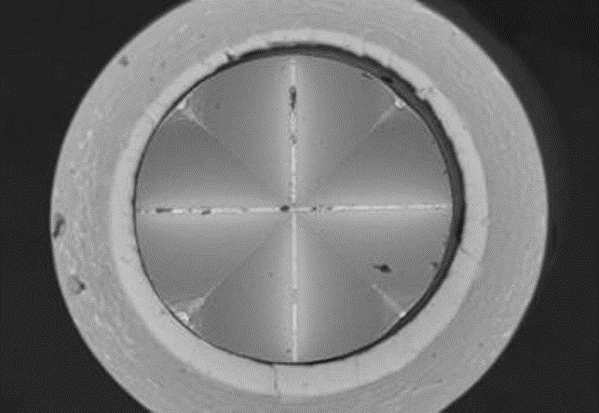

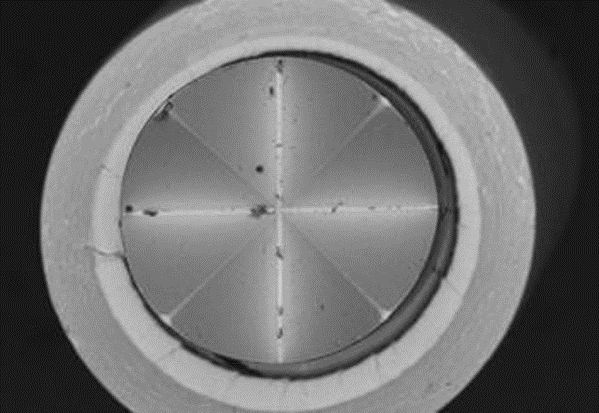

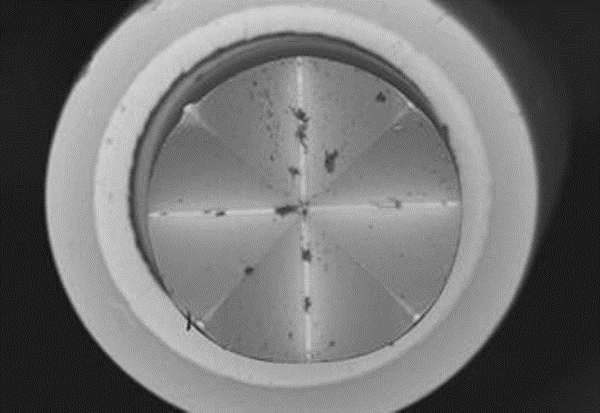

2. 針頭疑似高電流高溫造成變色
3. Pin 彈簧雖在正常值內,但有慢慢衰退之現象
須確認單根pin最大電流值,才可分析針頭變色及彈簧慢慢衰退的原因
pin廠量測回覆Top Plunger & Barrel 間並無擴孔

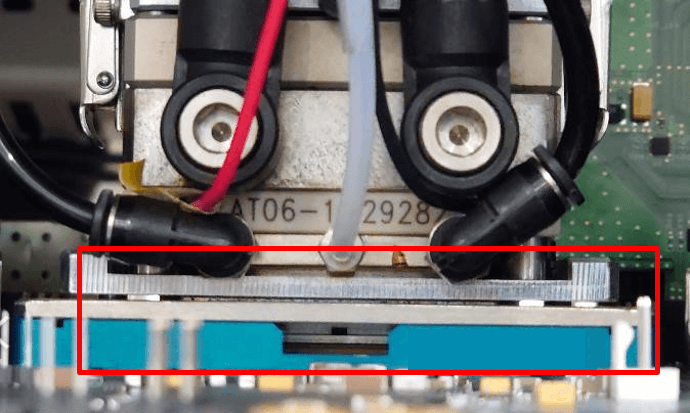

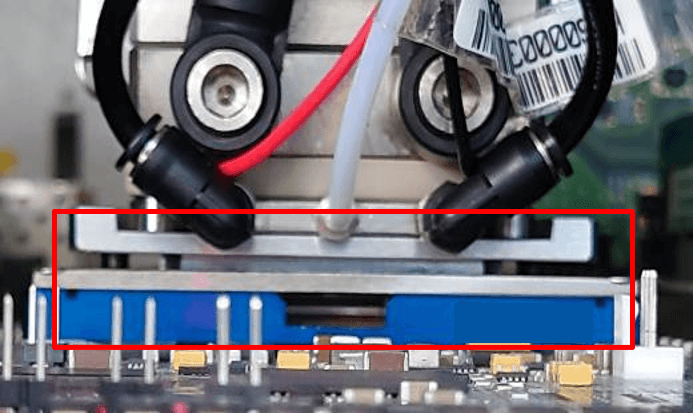

機台contact現況
4. 機台壓塊無回朔有contact不佳疑慮
現況一
Chuck 與 IC及 Base間隙較小
現況二
Chuck 與 IC 及 Base 間隙較大,容易有contact不好的疑慮

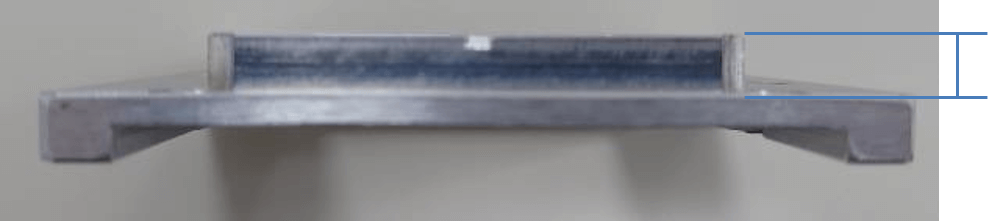

兩Site Chuck量測高度為 4.76 及 4.78

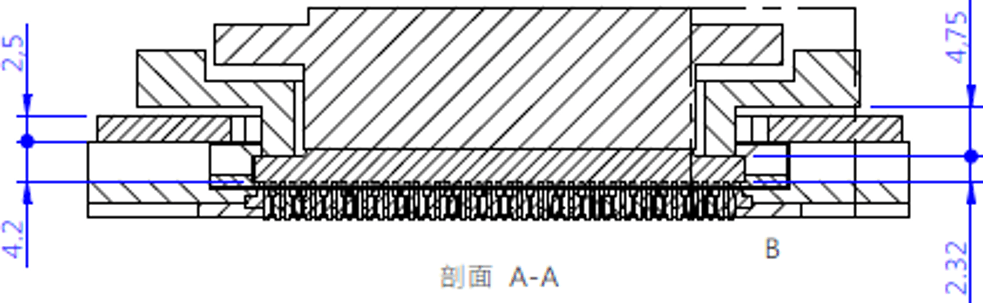

Contact 行程確認
5. Contact 行程計算後,得知過壓0.38mm(拿實際物品量測)
IC膠體厚度:2.32mm + Chuck高度:4.76mm = 7.08mm
Socket深度:4.2mm + Base厚度:2.50mm = 6.7mm
7.08mm - 6.7mm = 0.38mm

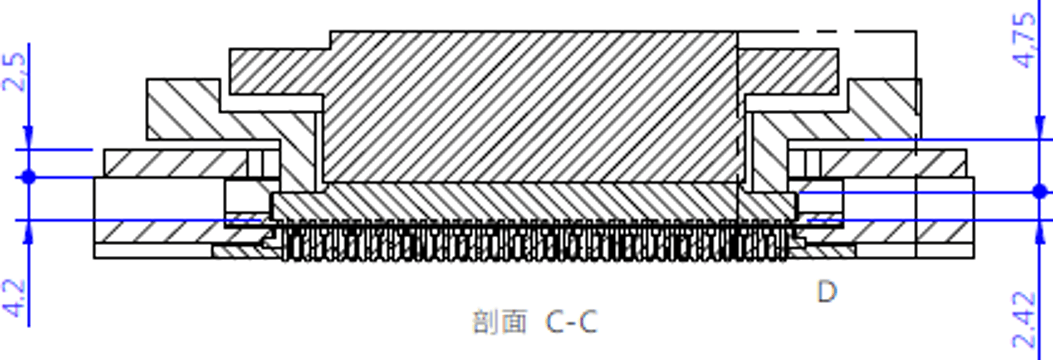

Contact 模擬圖
IC 高若為最大值之模擬圖,結果過壓0.48mm
IC膠體厚度:2.42mm + Chuck高度:4.76mm = 7.18mm
Socket深度:4.2mm + Base厚度:2.50mm = 6.7mm
7.18mm - 6.7mm = 0.48mm
SLT Socket至FT 手測驗證
6. SLT socket 拿至FT 手測驗證 pass

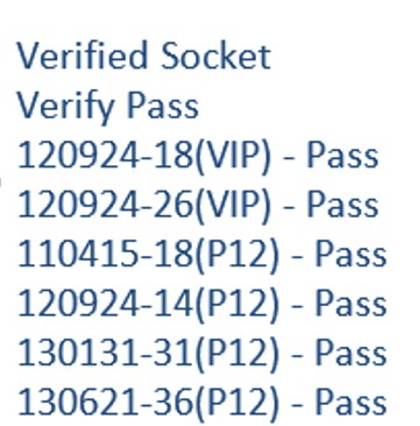

Socket 手測驗證測試結果如下:
取容易有 ICI Fail SLT socket 至 FT 機台手測驗證pass
